Репликация машин#

Репликация машин состоит из нескольких этапов:

  1. Установка агентов и настройка репликации
  2. Получение согласованных снапшотов ВМ
  3. Обнаружение изменений на ВМ между двумя снапшотами
  4. Отправка дельт на целевую платформу с оптимизацией и дедупликацией сетевого трафика
  5. Хранение инкрементных резервных копий в соответствии с политикой хранения снапшотов

Получение снапшотов машин и обнаружение изменений#

В зависимости от исходной платформы виртуализации консистентные снапшоты машин получаются одним из следующих способов:

  • в случае репликации машин из VMware с использованием внешнего агента репликации для VMware - получение снапшотов машин с Windows и Linux выполняется с помощью стандартных инструментов VMware (VMware CBT API), используя цепочку внутренних вызовов API и снапшотов, а также средства самой операционной системы машины
  • в случае репликации машин из oVirt с использованием внешнего агента репликации для oVirt - получение снапшотов машин выполняется с помощью стандартных инструментов oVirt. oVirt берет снапшот на старте репликации, по окончании репликации удаляет снапшот от предыдущей репликации, оставляя новый, инкрементальная реплика берется на основе определения новых блоков между двумя снапшотами. В связи с этим не рекомендуется удалять последний снапшот исходных машин. Для создания снапшотов используется oVirt API, для чтения данных - oVirt-imageio API
  • в случае репликации машин из OpenStack с использованием внешнего агента репликации для OpenStack - получение снапшотов машин выполняется с помощью стандартных инструментов OpenStack API. Старые образы, созданные агентом, за исключением последнего после успешной репликации, будут удалены. Чтение и получение измененных областей будет выполняться с использованием RBD-клиента Ceph для каждого снимка тома. В связи с этим не рекомендуется удалять связанные образы и последний созданный агентом снимок тома исходных компьютеров, чтобы продолжить процесс репликации в качестве инкрементальных точек восстановления.
  • для ВМ с Windows согласованные снапшоты получаются с помощью вызовов Volume Shadow Storage (VSS) и отслеживания изменений между двумя последовательными снапшотами
  • для ВМ с Linux согласованные снапшоты получаются путём вызовов к проприетарной реализации аналога снапшотов VSS для блочных устройств и отправки изменений в хранилище снапшотов

Warning

В случае репликации инфраструктуры VMware для получения консистентных снапшотов на ваших виртуальных машинах должны быть установлены VMware Tools.

Отправка дельт в хранилище. Дедупликация данных#

Дельты - это накопленные с момента последней репликации изменения.

Отправка изменений на целевую платформу осуществляется с использованием защищённого протокола HTTPS агента клиента. Также используется процесс дедупликации - клиентское приложение отправляет только те данные, которые ещё не сохранены для данного клиента, что позволяет значительно сэкономить количество передаваемых данных, снизить нагрузку на сеть и в разы ускорить репликацию машин.

В дополнение к дедупликации глобальной сети оптимизация также включает сжатие сетевого трафика.

Создание группы машин#

После создания клиента в рамках начальной настройки продукта для репликации машин перейдите на главную страницу и выберите группы машин. Группировка машин позволяет объединить их по функциональности или общим параметрам расписания репликации.

Подробнее об операциях с группами машин написано в разделе Операции с группами машин.

Настройка расписания репликации#

Как только машины появятся в списке, и репликация будет включена для указанных машин, необходимо изменить расписание репликации. Подробнее описано в разделе Изменить расписание репликации.

Warning

Обратите внимание, расписание репликаций может быть изменено глобально для клиента, для каждой отдельной группы машин или для отдельных машин.

Как только расписание будет настроено, на основании него машины будут реплицированы.

Репликация машин и распределение между группами#

После создания групп можно приступать к репликации машин. Для этого следуйте процедуре миграции (Раздел: ACP - Репликация машин) непосредственно из меню или через настройки группы, используя пункт меню Зарегистрировать новую платформу. Второй вариант автоматически выберет группу для машины на соответствующем этапе процесса миграции.

Выберите тип реплицируемой платформы.

pd_protect_flow

Дальнейшие шаги по работе с мастером загрузки репликационных агентов доступны по ссылкам:

Установка и настройка репликационного агента#

Агент VMware#

Клиент для VMware (агент VMware) — машина Linux, поставляемая в виде файла OVA, которая развертывается на каждом хосте или кластере ESXi и реплицирует машины на этих хостах или кластерах. Стандартные инструменты VMware используются для обнаружения изменений и получения дельт на виртуальных машинах (API отслеживания измененных блоков), что, в свою очередь, побуждает инструменты операционных систем (quiesce) сохранять согласованность данных внутри реплик. Каждый экземпляр агента должен иметь не менее 2 ЦП и 4 ГБ ОЗУ и должен быть развернут на каждом хосте или кластере ESXi, содержащем машины, предназначенные для репликации.

Note

Настройка уровня обнаружения в настройках конфигурации облака влияет на то, что будет обнаруживать агент: хост или кластер ESXi.

Требования#

Для успешной репликации задайте соответствующие права пользователя. Мы рекомендуем их настраивать на высоком уровне иерархии vCenter, но уровень хоста/кластера также является допустимым.

Note

Если вы настраиваете права пользователя на уровне хоста/кластера, также следует добавить разрешение только для чтения (пустую роль) на уровне датацентра в иерархии vCenter. Это разрешение должно распространяться на дочерние объекты для работы HotAdd или быть без распространения для режима NBD, хотя в последнем случае некоторые функции могут быть ограничены (например, получение информации о сетях, хранилищах, свободном пространстве и т. д.).

Дополнительно настройте разрешения, если планируете использовать транспортный режим HotAdd.

Агенту репликации для VMware требуются следующие права пользователя в vSphere (роль "VMware Consolidated Backup user" в vCenter):

  • Datastore - Browse
  • Datastore - FileManagement
  • Virtual machine - Change Configuration -- Disc Lease
  • Virtual machine - Interact -- Power On
  • Virtual machine - Interact -- Power Off
  • Virtual machine - Provisioning -- Allow read-only disk access
  • Virtual machine - Provisioning -- Allow virtual machine files upload
  • Virtual machine - Provisioning -- Allow virtual machine download
  • Virtual machine - Snapshot management -- Create snapshot
  • Virtual machine - Snapshot management -- Remove Snapshot

Разрешение на доступ к CBT необходимо для корректной работы приложения. Чтобы разрешить агенту активировацию CBT для реплицируемых машин, добавьте следующее разрешение пользователю:

  • Virtual machine - Change Configuration - Disc change tracking

Кроме того, рекомендуется включить следующие глобальные разрешения:

  • Global - Disable methods
  • Global - Enable methods
  • Global - Licenses

Note

В случае использования vCloud пользователю vCenter требуется одно дополнительное разрешение для работы: Profile-driven storage -> Profile-driven storage view

Порты для корректной работы агента:

  • Хост Акуры - tcp/80, tcp/443
  • Хост vSphere - tcp/443
  • Хост(ы) ESXi - tcp/udp/902
  • Отправка логов в Акуре - udp/12201

Агент репликации для VMware использует снапшоты VMware и VMware CBT API для создания консистентных реплик машин.

Это подразумевает следующие соображения, касающиеся хранилища VMware:

  • Снапшоты VMware потребляют память для сохранения буфера копирования при записи, поэтому рекомендуется иметь не менее 10% свободного места в хранилище VMware.
  • VMware создаёт дополнительную нагрузку на хранилище при создании снапшотов или запуске машин с существующими снапшотами.

Пожалуйста, учтите, что пороговые значения предупреждений о производительности хранилища необходимо скорректировать, чтобы справиться с возросшей нагрузкой во время репликации.

Warning

На исходной машине должны быть вручную установлены VMware Tools перед любыми процедурами репликации, чтобы она правильно отображала свою сетевую информацию в целевом VMware ESXi.

Транспортный режим HotAdd#
Настройка прав пользователя#

Добавьте права пользователя для использования транспортного режима HotAdd либо на уровне иерархии, где развернут агент, либо непосредственно на самом агенте, убедившись, что они установлены на требуемом уровне или выше:

  • Virtual machine - Change Configuration -- Add existing disk
  • Virtual machine - Change Configuration -- Advanced configuration
  • Virtual machine - Change Configuration -- Remove disk
Подготовка к использованию режима HotAdd#

Note

Каждый агент репликации VMware при использовании транспортного режима HotAdd может одновременно открывать до 60 дисков. Увеличьте виртуальные ресурсы агента до 16 ядер CPU и 32 ГБ оперативной памяти, если планируется репликация большого числа виртуальных машин параллельно. Также рассмотрите возможность масштабирования количества сервисов на Акуре.

Выполните следующие инструкции для подготовки и использования транспортного режима HotAdd:

1. Настройте права доступа, следуя инструкциям.

2. Обновите исходное облако: откройте панель управления, выберите нужного клиента, затем нажмите кнопку Управление облаками. В меню Действия рядом с нужным облаком выберите пункт Измениить. В открывшейся форме найдите поле Режим передачи VDDK и выберите подходящий режим. Сохраните изменения.

3. Если агент репликации для этого облака уже установлен, удалите его. Затем загрузите его заново и выполните установку на стороне источника. Следуйте инструкциям.

4. По умолчанию VDDK использует следующие тайм-ауты для каналов:

"pipe_start_timeout": 60,   // в секундах
"pipe_stop_timeout": 30

Чтобы изменить тайм-ауты, например, разрешить агенту пытаться открыть диски через HotAdd в течение 10 минут перед переключением на другой режим передачи (если он настроен), используйте следующие параметры:

"pipe_start_timeout": 600,
"pipe_stop_timeout": 600

Для применения настроек:

  • Откройте консоль агента.
  • Выполните команду: sudo nano /hx/cabrio/cabrio.conf.
  • Добавьте новую строку с настройками, разделёнными запятыми.
  • Убедитесь, что синтаксис конфигурационного файла соответствует формату JSON.
  • Перезапустите службы агента, чтобы изменения вступили в силу.

Установка#

Первые два шага, которые необходимо пройти, чтобы успешно установить агента репликации VMware описаны в разделе Репликация машин и распределение между группами.

Шаг 3. Настройка агента#

Для успешной установки на третьем шаге достаточно выбрать группу, в которую защищаемые машины будут добавлены. Подробно о создании групп машин описано здесь. Также выберите платформу для защиты в разделе "Выберите VMware vSphere" из зарегистрированных, укажите настройки сети, нажмите "Далее".

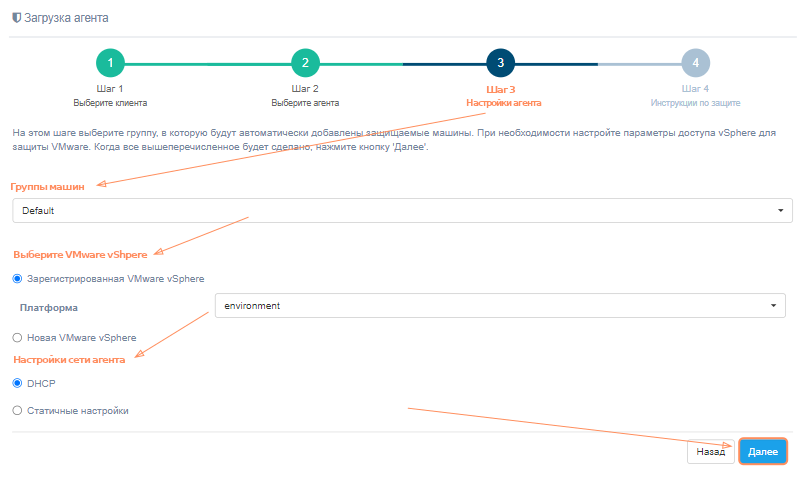

pd_protect_flow3_vmware

В случае, если платформы для защиты нет в списке, ее нужно зарегистрировать. Сделать это можно здесь же, для этого при выборе платформы вместо "Зарегистрированный VMware vSphere" выберите "Новая VMware vSphere". Заполните все поля, предоставив сведения о регистрируемой платформе. Нажмите на значок «?» для получения подсказок о полях. После нажатия кнопки "Далее" мастер установки проверит правильность введённых данных и, в случае их корректности, переведет на следующий шаг установки.

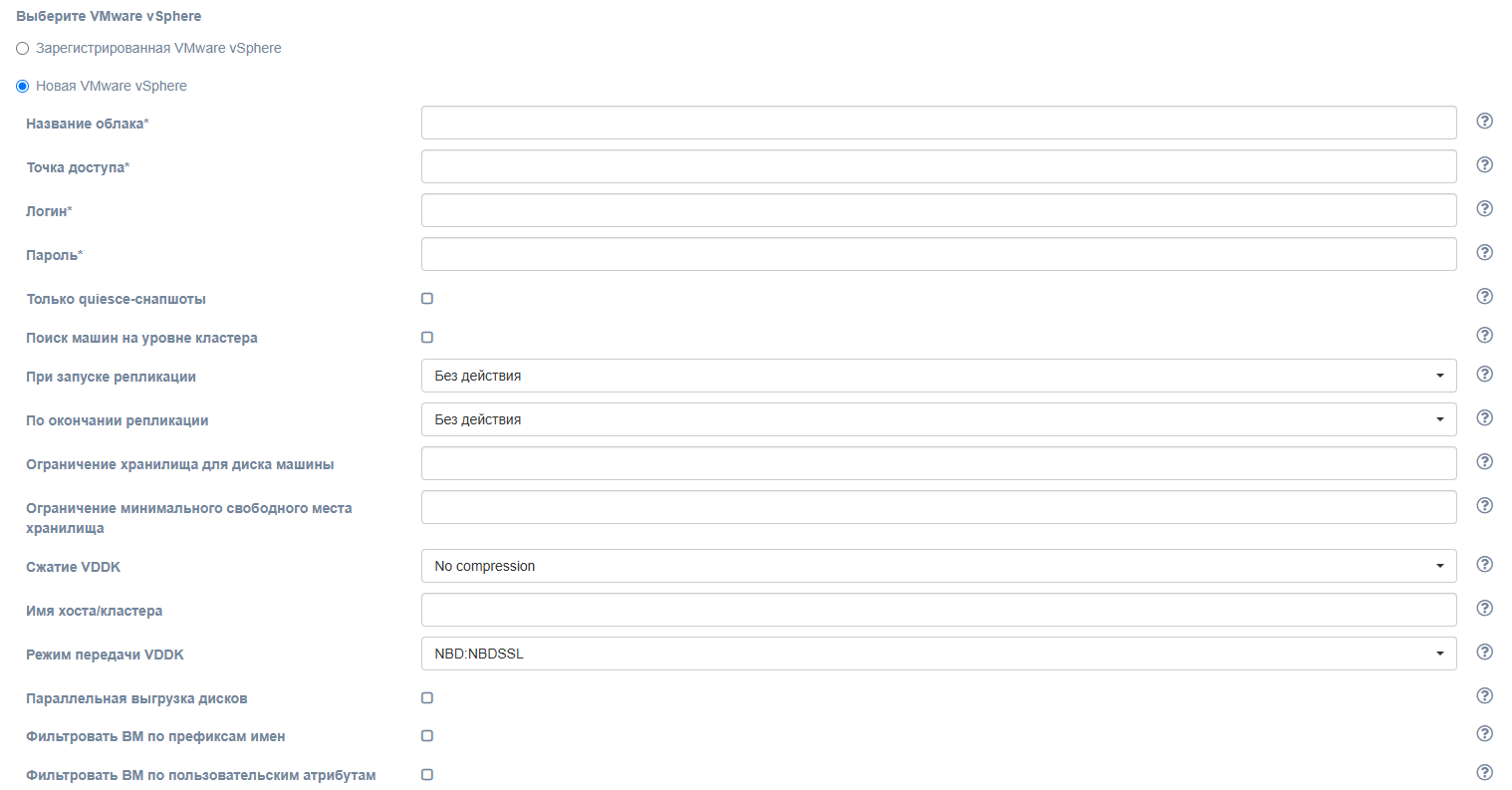

pd_protect_flow3_vmware_new

Поле Описание Пример
Название облака Название облака, которое будет отображаться в пользовательском интерфейсе. Название должно быть уникальным. cloud
Точка доступа Точка доступа к облаку cloud.example.ru
Логин Логин пользователя username
Пароль Пароль пользователя для доступа к целевому облаку password
Только quiesce-снапшоты По умолчанию агент попытается создать quiesce-снапшот машины, в случае неудачи будет создан обычный снапшот. Если флажок установлен, то в случае неудачи снапшот создан не будет. выключен
Поиск машин на уровне кластера Включить поиск машин на уровне кластера. Если не отмечено, поиск будет производиться на уровне хоста. выключен
При запуске репликации Используйте эту настройку, чтобы выключить или включить исходную виртуальную машину при запуске репликации Без действия
По окончанию репликации Используйте эту настройку, чтобы выключить или включить исходную виртуальную машину по окончанию репликации Без действия
Ограничение хранилища для диска машины Запустить репликацию только если на хранилище есть место в Х процентов от текущего размера диска (0 – не ограничено) 0 или пусто
Ограничение минимального свободного места хранилища Запустить репликацию только если на хранилище есть место в Х процентов (0 – не ограничено) 0 или пусто
Сжатие VDDK Использовать сжатие VDDK. Выберите нужный вариант из списка: No compression, zlib, fastlz, skipz. No compression
Имя хоста/кластера Имя хоста или кластера ESX. Ввод значения в это поле включает расширенный механизм Discover. пусто
Режим передачи VDDK Выберите режим передачи VDDK NBD:NBDSSL
Параллельная выгрузка дисков Включите параллельную выгрузку дисков. При выключенной выгрузке все диски исходной машины выгружаются по очереди. При включенной – параллельно. Включение настройки повышает требуемый объем оперативной памяти для репликационного агента. выключен
Фильтровать ВМ по префиксам имен Включите, чтобы искать только ВМ с именами, начинающимися на префиксы из списка. выключен
Фильтр префиксов имен Активно, если включен “Фильтровать ВМ по префиксам имен”. Список префиксов имен с разделителями-запятыми. WIN_,TEST_
Фильтровать ВМ по пользовательским атрибутам Включите, чтобы искать только ВМ, содержащие указанные пользовательские атрибуты. Обратите внимание, что пользовательские атрибуты не поддерживаются в ESXi: требуется точка доступа vCenter. выключен
Фильтр пользовательских атрибутов Активно, если включен “Фильтровать ВМ по пользовательским атрибутам”. Список пользовательских атрибутов в формате ключ=значение с разделителями-запятыми. TYPE=TEST,TYPE=PROD

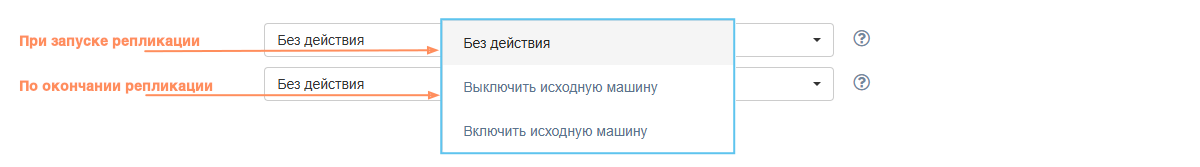

Отдельно обратите внимание на поля "При запуске репликации", "По окончанию репликации". Эта настройка позволяет выключить или включить исходную виртуальную машину при запуске/окончании репликации. По умолчанию установлено значение "Без действия": состояние машины изменяться не будет.

pd_protect_flow3_vmware_onstartstop

Включите «Фильтровать ВМ по префиксам имен» и «Фильтровать ВМ по пользовательским атрибутам», когда необходимо ограничить количество устройств для репликации. Используйте фильтры как вместе, так и по отдельности.

Правила использования фильтров:

  • Если необходимо обнаружить ВМ с несколькими префиксами, укажите их в виде строки, разделённой запятыми.

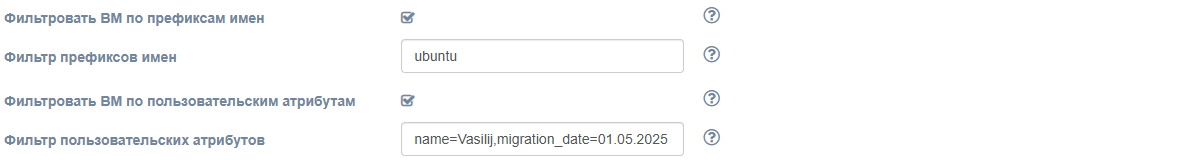

    filtervms_example

  • Если фильтры не используются (оба флажка сняты), будут обнаружены все ВМ в соответствии с другими настройками.

  • Если хотя бы один фильтр включён, но его поле ввода пустое, ни одна ВМ не будет обнаружена.

  • Фильтры не могут содержать специальные символы, такие как запятые (","), слэши ("/") и т. д., а также не должны заканчиваться пробелами.

  • Для получения результата, убедитесь, что ключи и значения заданы корректно.

  • Для пользовательских атрибутов требуется точное совпадение как ключей, так и значений.

  • Если заданы оба фильтра (префиксы и пользовательские атрибуты), будут обнаружены только те ВМ, которые соответствуют обоим условиям (т.е. пересечению отфильтрованных наборов).

  • Репликационный агент для VMware получает обновлённые настройки для соответствующего облачного источника при следующем heartbeat (примерно каждые 30 секунд по умолчанию).

Чтобы включить фильтрацию ВМ по атрибутам, задайте их для исходных ВМ в vCenter:

1. Откройте страницу виртуальной машины.

2. Перейдите в Actions → Tags & Custom Attributes → Edit Custom Attributes.

3. Если атрибут уже существует — задайте или измените его значение. В противном случае добавьте новый атрибут (тип: Virtual machine), указав его имя и значение.

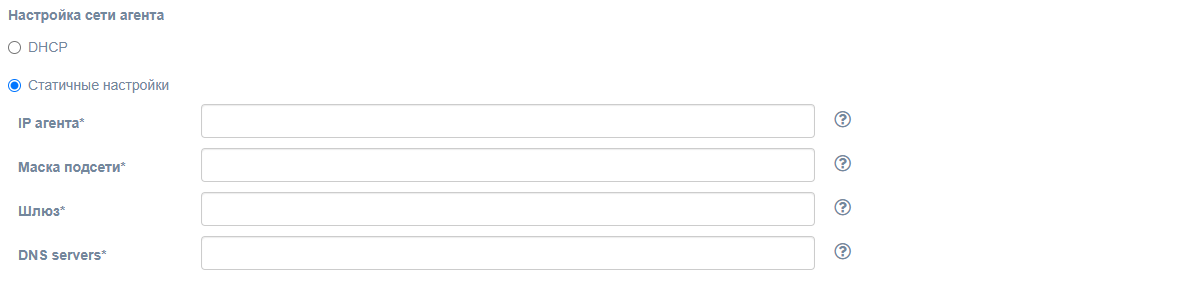

Дополнительно реальзована возможность указать статичные настройки сети. Переключите "Настройки агента сети" в "Статичные настройки" и заполните поля.

pd_protect_flow3_vmware_settings

Поле Описание Пример
IP агента IP адрес агента 172.22.6.230
Маска подсети Маска подсети агента 255.255.0.0
Шлюз Шлюз агента 172.22.1.2
DNS servers DNS сервера агента. Можно указать несколько адресов через запятую. 1.1.1.1, 2.2.2.2
Шаг 4. Инструкции по защите#

На четвертым шаге находится кнопка "Загрузка агента" и приведена инструкция по защите. Для успешной установки агента отнеситесь внимательно к инструкции на экране:

  1. Скачайте ova-файл, нажав на кнопку "Загрузка агента", и установите его на каждый из ESXi хостов в вашем VMware кластере, который необходимо защитить.

  2. Запустите виртуальные машины (агенты) из ova-файла на каждом из ESXi хостов.

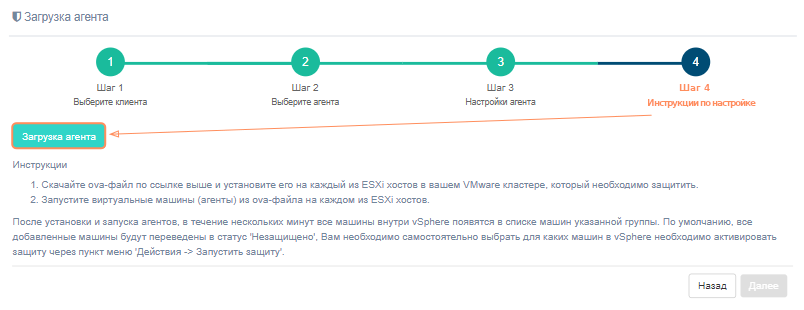

pd_protect_flow4_vmware

После установки и запуска агентов, в течение нескольких минут все машины внутри vSphere появятся в списке машин указанной группы. По умолчанию, все добавленные машины будут переведены в статус "Незащищено", Вам необходимо самостоятельно выбрать для каких машин в vSphere необходимо активировать защиту через пункт меню "Действия -> Запустить защиту".

Повторно скачать файл агента можно на странице клиента Управление облаками.

ВМ агента должна иметь не менее 2 ЦПУ и 4 ГБ ОЗУ и должна быть развёрнута на каждом из хостов ESXi, на которых есть машины, предназначенные для репликации.

Note

VMware vSphere может выдавать предупреждение о наличии неизвестного параметра конфигурации для виртуальной машины. Служебный параметр "hvragent" добавлен намеренно и не представляет угрозы безопасности.

Настройка агента VMware#

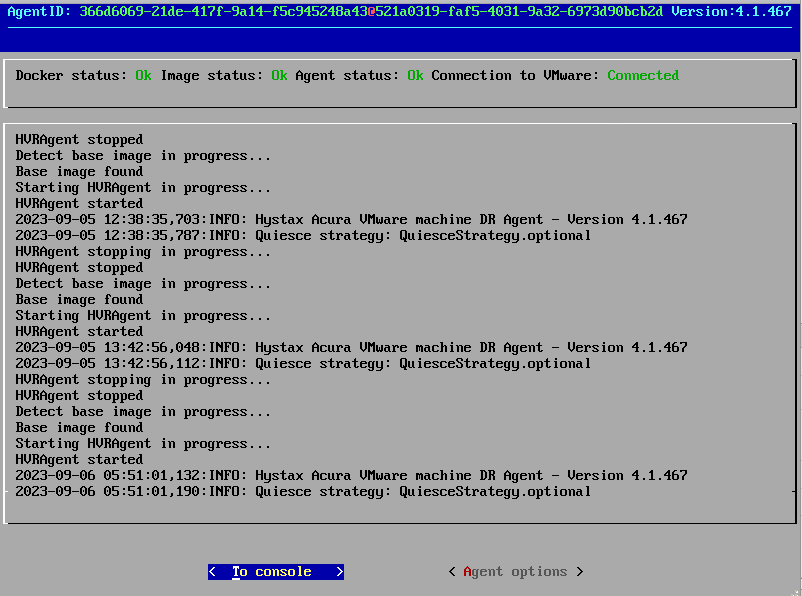

Агент предоставляет возможность пользователям менять настройки сети, IP адреса и конфигурационные файлы. Для этого реализован специальный интерфейс (далее TUI). Он запускается автоматически при старте машины, на которой установлен агент.

ao_tui_cabrio_main

В окне TUI выводится ID агента (в формате ID агента/облака@ID клиента), информация о подключениях и лог работы программы. В нижней части окна располагаются две кнопки: To console и Agent options, которые откроют окна для редактирования настроек. В первом случае запустится командная строка, во втором - меню терминального интерфейса.

Note

Мы настоятельно рекомендуем вам выбирать Agent options как более безопасный вариант работы.

Системой предусмотрена возможность получить доступ к терминалу по ssh. Для аутентификации используйте стандартного пользователя user c паролем px%96jA-8zX{, либо ssh-ключ, если он указан в настройках облака. Обратите внимание, что при доступе по ssh в TUI появится дополнительная кнопка Exit console, используйте ее для корректного завершения сессии.

Описание работы в консоли#

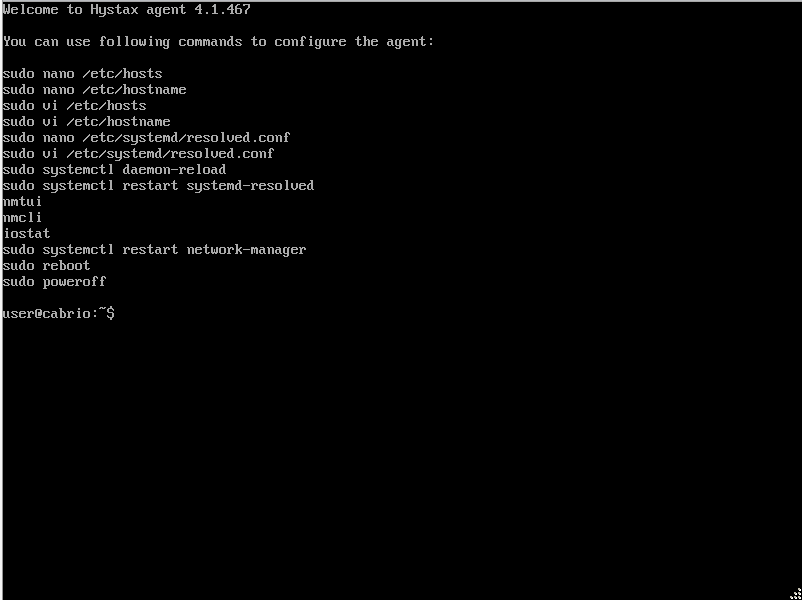

To console запустит консоль, на экране которой будет выведен список доступных команд. Используйте их для изменения настроек агента. Для завершения работы с консолью введите exit.

ao_tui_cabrio_console

Чтобы изменить имя хоста, используйте команду sudo vi /etc/hostname либо sudo nano /etc/hostname.

Note

Перезапустите машину, чтобы изменения вступили в силу.

Журналы работы агента хранятся в "/var/log/cabrio/cabrio.log".

Описание работы c Agent options#

Note

Мы рекомендуем вам именно этот способ работы как более безопасный.

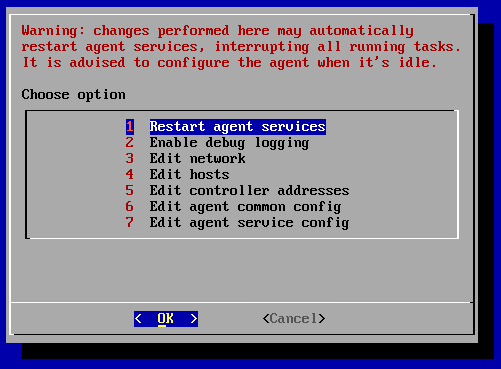

При выборе Agent options запускается терминальный интерфейс.

ao_tui_cabrio_agentoptions

Warning

Выполненные здесь изменения могут автоматически перезапустить сервисы, прервав все запущенные задания. Вносите изменения в конфигурацию агента, когда он не используется.

1. Restart agent services. Процесс перезапуска сервисов агента потребует повторного подтверждения и начнется сразу после его получения, успешность перезапуска можно будет отследить по логам в главном окне.

2. Enable/disable debug logging позволяет добавить/убрать из лога debug информацию. По умолчанию не отображается.

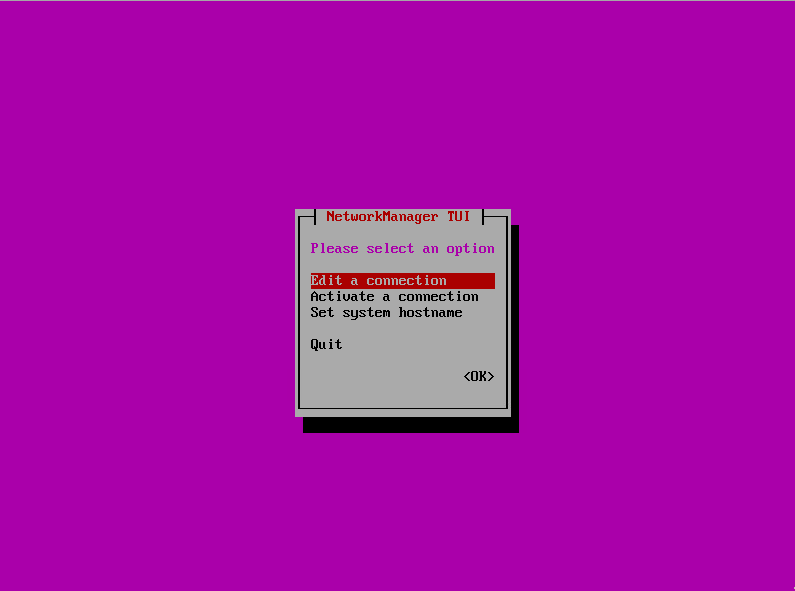

3. Edit network запустит NetworkManager TUI, в котором можно просматривать и редактировать текущие настройки сети.

ao_tui_cabrio_NM

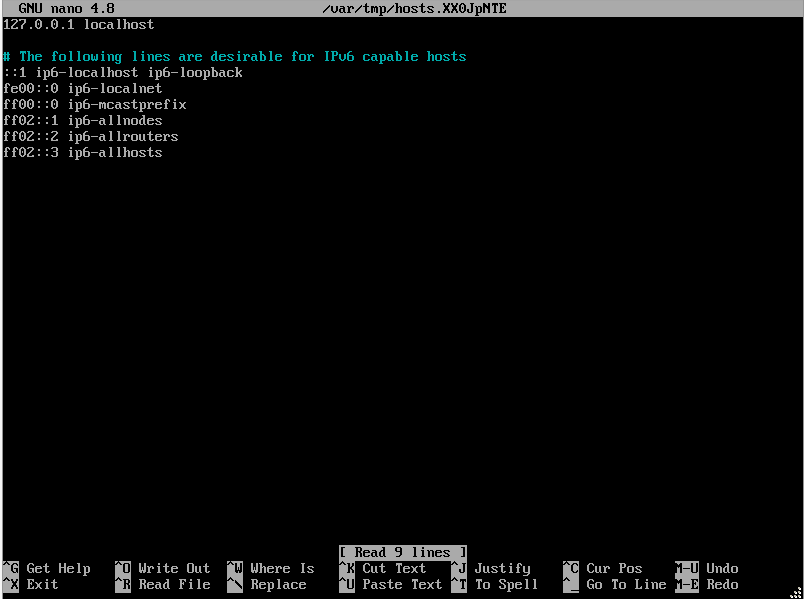

4. Edit hosts запускает окно текстового редактора GNU nano, для редактирования данных, хранящихся в /etc/hosts. Используйте этот пункт, если необходимо добавить или удалить DNS-имя.

ao_tui_cabrio_hosts

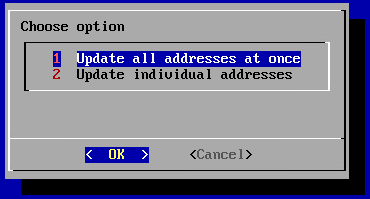

5. Edit controller addresses используется для обновления IP адресов и портов. При нажатии появляется меню, позволяющее поменять IP для всего контроллера (Update all addresses at once) или URL отдельных ресурсов (Update individual addresses).

ao_tui_cabrio_addresses

Позволяет обновить IP адрес самого контроллера (Update all addresses at once):

ao_tui_cabrio_addresses_01

или изменить выборочно restAPI, receiver, report, stash или logstash IP (Update individual addresses):

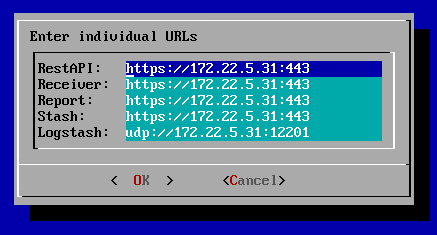

ao_tui_cabrio_addresses_02

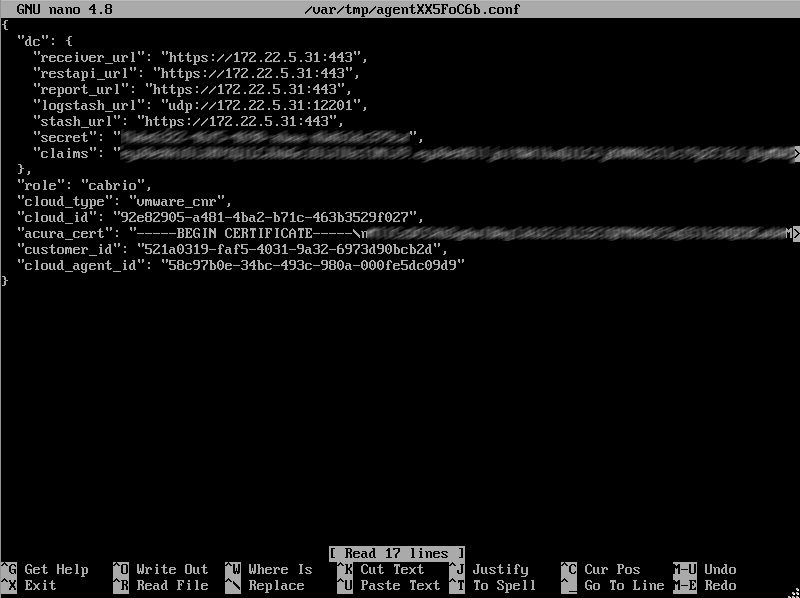

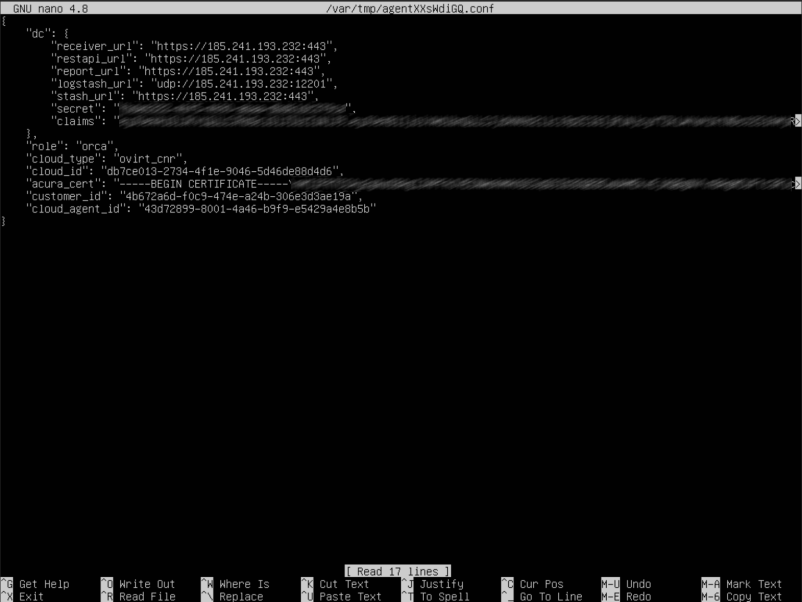

6. Edit agent common config открывает для редактирования файл конфигурации агента в текстовом редакторе GNU nano. В этом файле хранятся адреса контроллера, которые также можно изменить через пункт меню 5. Edit controller addresses, и ряд дополнительных параметров.

ao_tui_cabrio_06

Warning

Не вносите изменения в поля role и cloud_type.

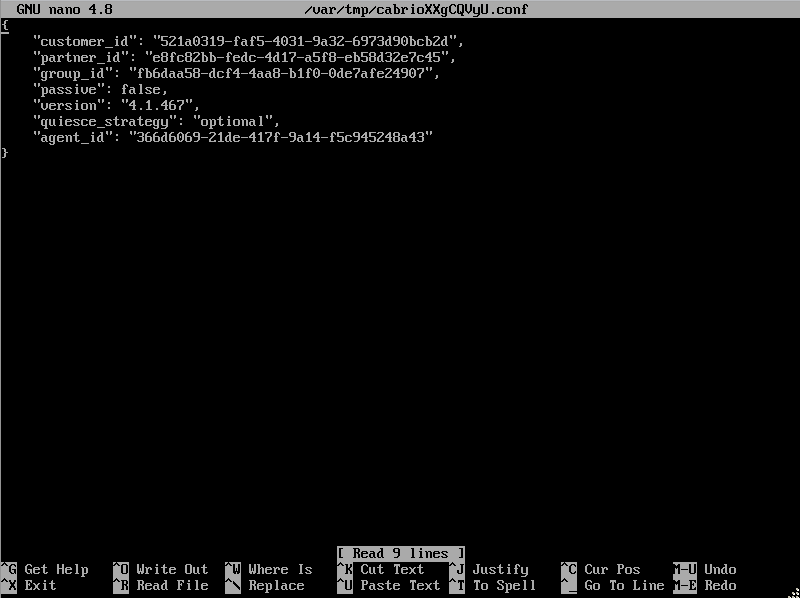

7. Edit agent service config открывает для редактирования файл конфигурации сервиса в текстовом редакторе GNU nano.

ao_tui_cabrio_07

Note

Содержимое файла будет отличаться в зависимости от вида установленного агента.

Агент oVirt#

Агент oVirt - это внешний репликационный агент, который развёртывается как отдельная ВМ в исходной среде.

Требования#

Note

Для установки агента требуются права суперпользователя

  • Оборудование:
    • Процессор: не менее 2 CPU
    • Память: не менее 4 Гб ОЗУ
    • Дисковое пространство: не менее 10 Гб. Диск будет скачан с фиксированным размером 10 Гб. Это весь диск новой развернутой виртуальной машины.
  • Порты, необходимые для правильной работы:
    • Отправка данных в Акуру - tcp/443
    • Отправка логов в Акуру - udp/12201

ВМ агента должна быть развёрнута на каждом из хостов, на которых есть машины, предназначенные для репликации.

Установка#

Первые два шага, которые необходимо пройти, чтобы успешно установить агента репликации oVirt описаны в разделе Репликация машин и распределение между группами.

Шаг 3. Настройка агента#

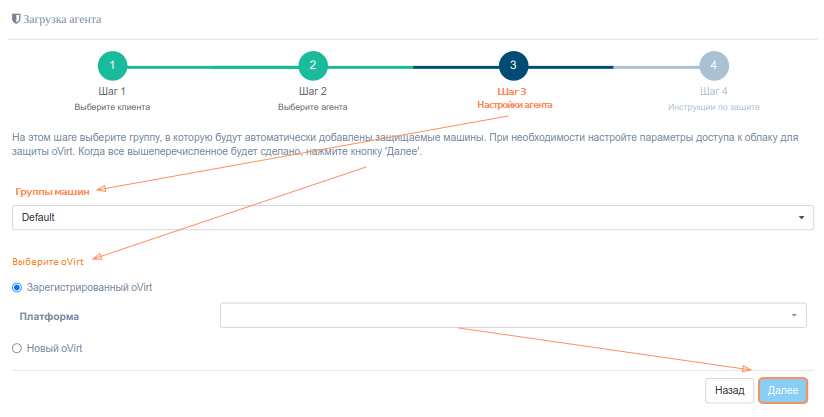

Для успешной установки на третьем шаге достаточно выбрать группу, в которую защищаемые машины будут добавлены. Подробно о создании групп машин описано здесь. Также выберите платформу/площадку для защиты в разделе "Выберите oVirt" и нажмите "Далее".

pd_protect_flow3_ovirt

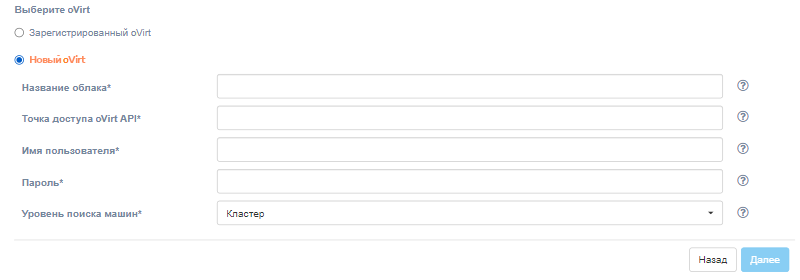

В случае, если платформы/площадки для защиты нет в списке, ее нужно зарегистрировать. Сделать это можно здесь же, для этого вместо "Зарегистрированный oVirt" выберите "Новый oVirt". Заполните все поля, предоставив сведения о регистрируемой платформе/площадке. Нажмите на значок «?» для получения подсказок о полях. После нажатия кнопки "Далее" мастер установки проверит правильность введённых данных и в случае их корректности переведет на следующий шаг установки.

pd_protect_flow34_ovirt

Поле Описание Пример
Название облака Название облака, которое будет отображаться в пользовательском интерфейсе. Название должно быть уникальным. ovirt_source
Точка доступа oVirt API Точка доступа oVirt API https://ovirtnode/ovirt-engine/api
Имя пользователя Имя пользователя для доступа к целевому облаку [email protected]
Пароль Пароль для доступа к целевому облаку password
Уровень поиска машин Уровень, на котором репликационные агенты будут искать виртуальные машины. Кластер

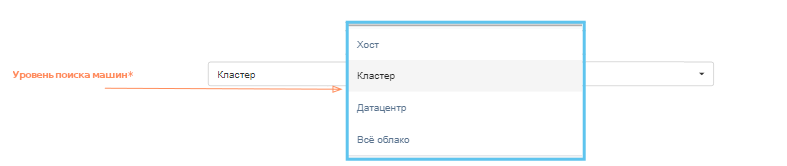

Отдельно обратите внимание на поле "Уровень поиска машин". В этом поле указывается уровень, на котором репликационные агенты будут искать виртуальные машины. Это может быть уровень кластера, хоста, датацентра или все облако. При выборе уровня "Кластер" на каждый кластер следует установить одного (и только одного!) репликационного агента. Каждый агент будет искать машины только на определенном кластере. Аналогично и для других уровней поиска.

pd_protect_flow34_ovirt

Шаг 4. Инструкции по защите#

На четвертым шаге находится кнопка "Загрузка агента" и приведена инструкция по защите. Для успешной установки агента отнеситесь внимательно к инструкции на экране:

  1. Загрузите RAW-файл, нажав на кнопку "Загрузка агента", разверните его на одну или несколько виртуальных машин в oVirt, в соответствии с выбранным уровнем поиска.

  2. Запустите развернутые виртуальные машины (агенты).

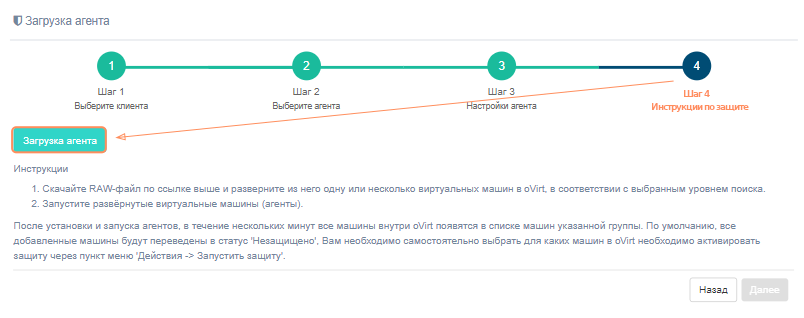

pd_protect_flow4_ovirt

После установки и запуска агентов, в течение нескольких минут все машины внутри oVirt появится в списке машин указанной группы. По умолчанию, все добавленные машины будут переведены в статус "Незащищено". Вам необходимо самостоятельно выбрать для каких машин в oVirt необходимо активировать защиту через пункт меню "Действия -> Запустить защиту".

Повторно скачать файл агента можно на странице клиента Управление облаками.

ВМ агента должна иметь не менее 2 ЦПУ и 4 ГБ ОЗУ и должна быть развёрнута на каждом из проектов, на которых есть машины, предназначенные для репликации.

Настройка параметров агента oVirt после установки#

Агент предоставляет возможность пользователям менять настройки сети, IP адреса и конфигурационные файлы. Для этого реализован специальный интерфейс (далее TUI). Он запускается автоматически при старте машины, на которой установлен агент.

ao_tui_orca_main

В окне TUI выводится ID агента (в формате ID агента/облака@ID клиента), информация о подключениях и лог работы программы. В нижней части окна располагаются две кнопки: To console и Agent options, которые откроют окна для редактирования настроек. В первом случае запустится командная строка, во втором - меню терминального интерфейса.

Note

Мы настоятельно рекомендуем вам выбирать Agent options как более безопасный вариант работы.

Системой предусмотрена возможность получить доступ к терминалу по ssh. Для аутентификации используйте стандартного пользователя user c паролем px%96jA-8zX{, либо ssh-ключ, если он указан в настройках облака. Обратите внимание, что при доступе по ssh в TUI появится дополнительная кнопка Exit console, используйте ее для корректного завершения сессии.

Описание работы в консоли#

To console запустит консоль, на экране которой будет выведен список доступных команд. Используйте их для изменения настроек агента. Для завершения работы с консолью введите exit.

ao_tui_orca_console

Чтобы изменить имя хоста, используйте команду sudo vi /etc/hostname либо sudo nano /etc/hostname.

Note

Перезапустите машину, чтобы изменения вступили в силу.

Журналы работы агента хранятся в "/var/log/orca/orca.log".

Описание работы c Agent options#

Note

Мы рекомендуем вам именно этот способ работы как более безопасный.

При выборе Agent options запускается терминальный интерфейс.

ao_tui_cabrio_agentoptions

Warning

Выполненные здесь изменения могут автоматически перезапустить сервисы, прервав все запущенные задания. Вносите изменения в конфигурацию агента, когда он не используется.

1. Restart agent services. Процесс перезапуска сервисов агента потребует повторного подтверждения и начнется сразу после его получения, успешность перезапуска можно будет отследить по логам в главном окне.

2. Enable/disable debug logging позволяет добавить/убрать из лога debug информацию. По умолчанию не отображается.

3. Edit network запустит NetworkManager TUI, в котором можно просматривать и редактировать текущие настройки сети.

ao_tui_cabrio_NM

4. Edit hosts запускает окно текстового редактора GNU nano, для редактирования данных, хранящихся в /etc/hosts. Используйте этот пункт, если необходимо добавить или удалить DNS-имя.

ao_tui_orca_hosts

5. Edit controller addresses используется для обновления IP адресов и портов. При нажатии появляется меню, позволяющее поменять IP для всего контроллера (Update all addresses at once) или URL отдельных ресурсов (Update individual addresses).

ao_tui_cabrio_addresses

Позволяет обновить IP адрес самого контроллера (Update all addresses at once):

ao_tui_cabrio_addresses_01

или изменить выборочно restAPI, receiver, report, stash или logstash IP (Update individual addresses):

ao_tui_cabrio_addresses_02

6. Edit agent common config открывает для редактирования файл конфигурации агента в текстовом редакторе GNU nano. В этом файле хранятся адреса контроллера, которые также можно изменить через пункт меню 5. Edit controller addresses, и ряд дополнительных параметров.

ao_tui_orca_06

Warning

Не вносите изменения в поля role и cloud_type.

7. Edit agent service config открывает для редактирования файл конфигурации сервиса в текстовом редакторе GNU nano.

ao_tui_orca_07

Note

Содержимое файла будет отличаться в зависимости от вида установленного агента.

Агент OpenStack#

Требования#

Note

Для установки агента требуются права суперпользователя

  • Оборудование:
    • Процессор: не менее 2 CPU
    • Память: не менее 4 Гб ОЗУ
    • Дисковое пространство: не менее 10 Гб. Диск будет скачан с фиксированным размером 10 Гб. Это весь диск новой развернутой виртуальной машины.
  • Порты, необходимые для правильной работы:
    • Отправка данных в Акуру - tcp/443
    • Отправка логов в Акуру - udp/12201

ВМ агента должна быть развёрнута на каждом из хостов, на которых есть машины, предназначенные для репликации.

Установка#

Первые два шага, которые необходимо пройти, чтобы успешно установить агента репликации OpenStack описаны в разделе Репликация машин и распределение между группами.

Шаг 3. Настройка агента#

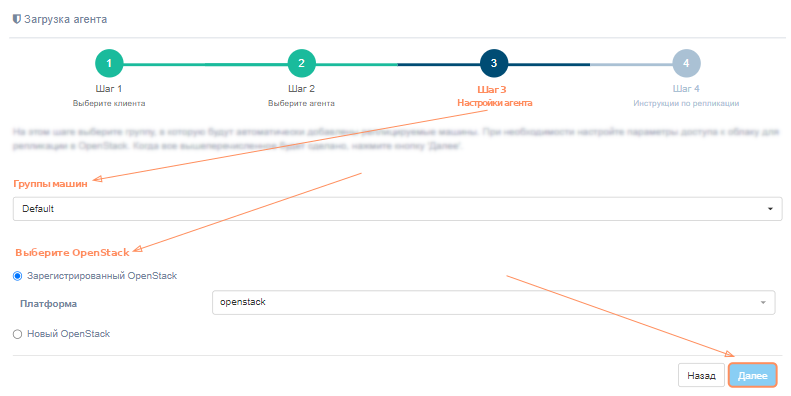

Для успешной установки на третьем шаге достаточно выбрать группу, в которую защищаемые машины будут добавлены. Подробно о создании групп машин описано здесь. Также выберите платформу/площадку для защиты в разделе "Выберите OpenStack" и нажмите "Далее".

pd_protect_flow3_openstack

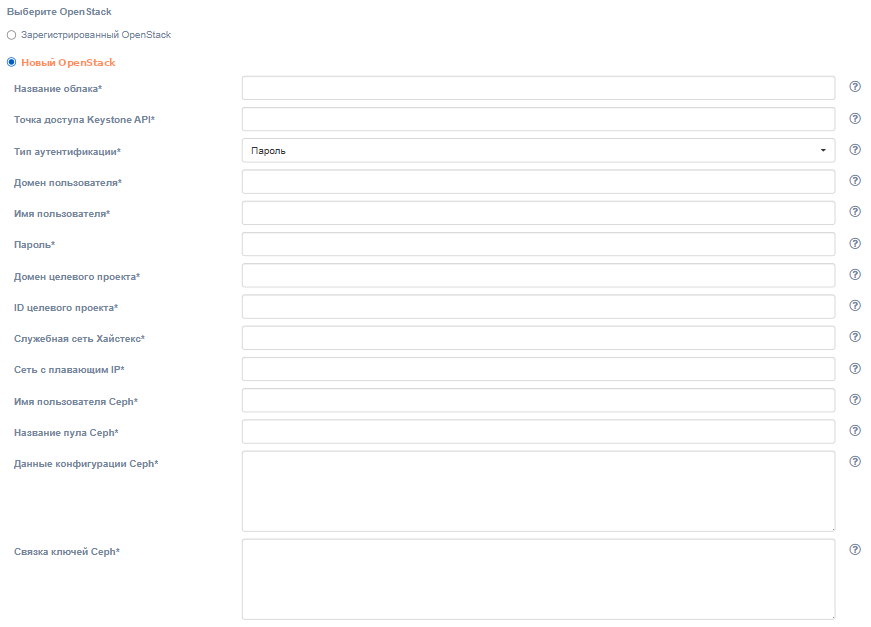

В случае, если платформы/площадки для защиты нет в списке, ее нужно зарегистрировать. Сделать это можно здесь же, для этого вместо "Зарегистрированный OpenStack" выберите "Новый OpenStack". Заполните все поля, предоставив сведения о регистрируемой платформе/площадке. Нажмите на значок «?» для получения подсказок о полях. После нажатия кнопки "Далее" мастер установки проверит правильность введённых данных и в случае их корректности переведет на следующий шаг установки.

pd_protect_flow34_openstack

Поле Описание Пример
Название облака Название облака, которое будет отображаться в пользовательском интерфейсе. Название должно быть уникальным. openstack_source
Точка доступа Keystone API Точка доступа Keystone API http://ovh-os.example.ru:5000/v3
Тип аутентификации Выберите тип аутентификации для Keystone API. Пароль
Домен пользователя Доменное имя пользователя для доступа к целевому облаку default
Имя пользователя Имя пользователя для доступа к целевому облаку username
Пароль Пароль для доступа к целевому облаку password
Домен целевого проекта Домен целевого проекта, в котором будут размещены объекты с Failback default
ID целевого проекта ID целевого проекта, в котором будут размещены объекты с Failback 28bfd…
Служебная сеть Хайстекс Сеть, которая будет использоваться для машин с Failback internal
Сеть с плавающим IP Внешняя сеть, которая будет использоваться для подключения плавающих IP-адресов к машинам с Failback provider
Имя пользователя Ceph Имя пользователя для доступа к кластеру Ceph flatten
Название пула Ceph Название пула для доступа к кластеру Ceph volumes
Данные конфигурации Ceph Содержимое файла конфигурации Ceph в INI-подобном формате # # Generated by MicroCeph, DO NOT EDIT.
[global]
run dir = /var/snap/microceph/707/run
fsid = 120e92c2...
mon host = 172.1.1.1
auth allow insecure global id reclaim = false
public addr = 172.1.1.1
ms bind ipv4 = true
ms bind ipv6 = false
Связка ключей Ceph Содержимое файла связки ключей Ceph в INI-подобном формате [client.flatten]
key = AQBjvkhl...==
Шаг 4. Инструкции по защите#

На четвертым шаге находится кнопка "Загрузка агента" и приведена инструкция по защите. Для успешной установки агента отнеситесь внимательно к инструкции на экране:

  1. Загрузите RAW-файл, нажав на кнопку "Загрузка агента", разверните его на одну или несколько виртуальных машин в OpenStack, в соответствии с выбранным уровнем поиска.

  2. Запустите развернутые виртуальные машины (агенты).

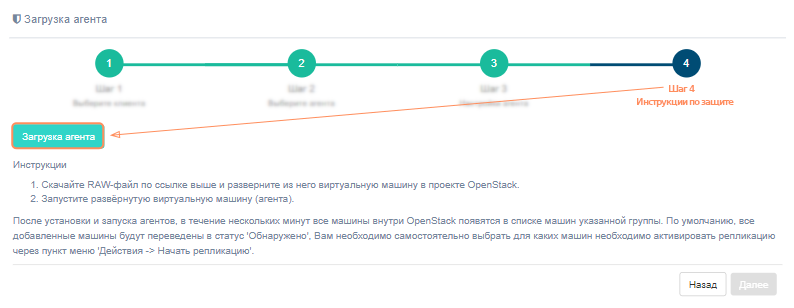

pd_protect_flow4_openstack

После установки и запуска агентов, в течение нескольких минут все машины внутри OpenStack появится в списке машин указанной группы. По умолчанию, все добавленные машины будут переведены в статус "Незащищено". Вам необходимо самостоятельно выбрать для каких машин в OpenStack необходимо активировать защиту через пункт меню "Действия -> Запустить защиту".

Повторно скачать файл агента можно на странице клиента Управление облаками.

ВМ агента должна иметь не менее 2 ЦПУ и 4 ГБ ОЗУ и должна быть развёрнута на каждом из хостов, на которых есть машины, предназначенные для репликации.

Настройка параметров агента OpenStack после установки#

Агент предоставляет возможность пользователям менять настройки сети, IP адреса и конфигурационные файлы. Для этого реализован специальный интерфейс (далее TUI). Он запускается автоматически при старте машины, на которой установлен агент.

ao_tui_orca_main

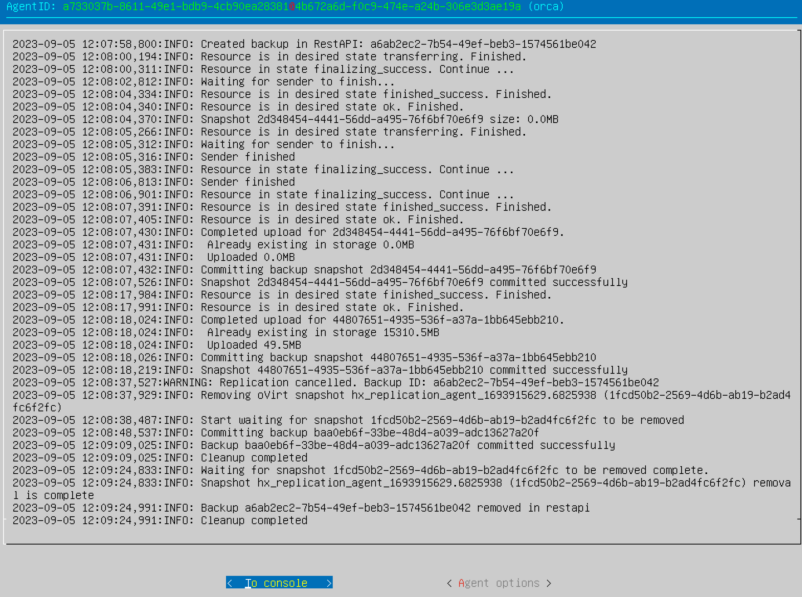

В окне TUI выводится ID агента (в формате ID агента/облака@ID клиента), информация о подключениях и лог работы программы. В нижней части окна располагаются две кнопки: To console и Agent options, которые откроют окна для редактирования настроек. В первом случае запустится командная строка, во втором - меню терминального интерфейса.

Note

Мы настоятельно рекомендуем вам выбирать Agent options как более безопасный вариант работы.

Системой предусмотрена возможность получить доступ к терминалу по ssh. Для аутентификации используйте стандартного пользователя user c паролем px%96jA-8zX{, либо ssh-ключ, если он указан в настройках облака. Обратите внимание, что при доступе по ssh в TUI появится дополнительная кнопка Exit console, используйте ее для корректного завершения сессии.

Описание работы в консоли#

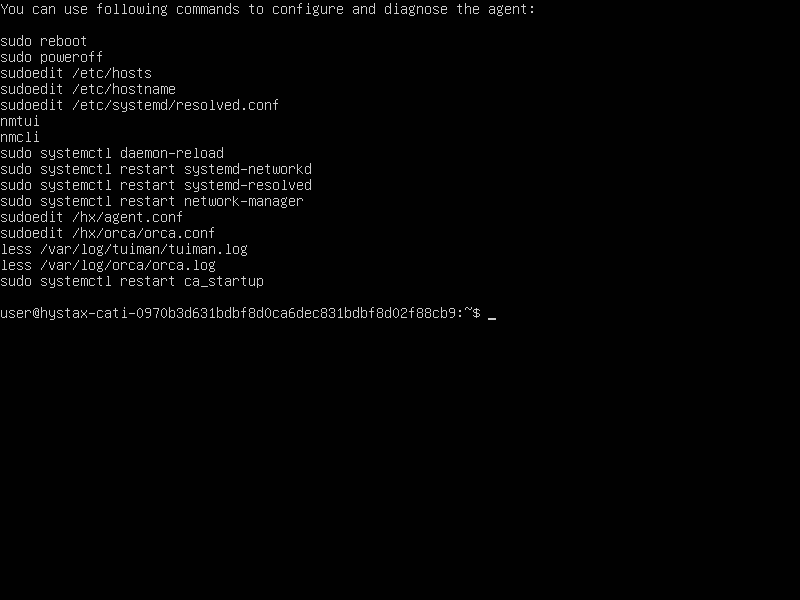

To console запустит консоль, на экране которой будет выведен список доступных команд. Используйте их для изменения настроек агента. Для завершения работы с консолью введите exit.

ao_tui_orca_console

Чтобы изменить имя хоста, используйте команду sudo vi /etc/hostname либо sudo nano /etc/hostname.

Note

Перезапустите машину, чтобы изменения вступили в силу.

Журналы работы агента хранятся в "/var/log/orca/orca.log".

Описание работы c Agent options#

Note

Мы рекомендуем вам именно этот способ работы как более безопасный.

При выборе Agent options запускается терминальный интерфейс.

ao_tui_cabrio_agentoptions

Warning

Выполненные здесь изменения могут автоматически перезапустить сервисы, прервав все запущенные задания. Вносите изменения в конфигурацию агента, когда он не используется.

1. Restart agent services. Процесс перезапуска сервисов агента потребует повторного подтверждения и начнется сразу после его получения, успешность перезапуска можно будет отследить по логам в главном окне.

2. Enable/disable debug logging позволяет добавить/убрать из лога debug информацию. По умолчанию не отображается.

3. Edit network запустит NetworkManager TUI, в котором можно просматривать и редактировать текущие настройки сети.

ao_tui_cabrio_NM

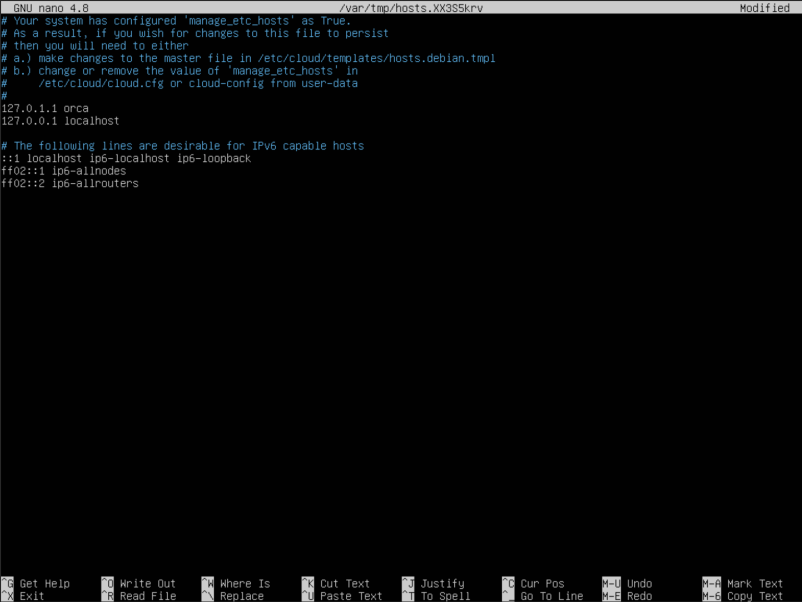

4. Edit hosts запускает окно текстового редактора GNU nano, для редактирования данных, хранящихся в /etc/hosts. Используйте этот пункт, если необходимо добавить или удалить DNS-имя.

ao_tui_orca_hosts

5. Edit controller addresses используется для обновления IP адресов и портов. При нажатии появляется меню, позволяющее поменять IP для всего контроллера (Update all addresses at once) или URL отдельных ресурсов (Update individual addresses).

ao_tui_cabrio_addresses

Позволяет обновить IP адрес самого контроллера (Update all addresses at once):

ao_tui_cabrio_addresses_01

или изменить выборочно restAPI, receiver, report, stash или logstash IP (Update individual addresses):

ao_tui_cabrio_addresses_02

6. Edit agent common config открывает для редактирования файл конфигурации агента в текстовом редакторе GNU nano. В этом файле хранятся адреса контроллера, которые также можно изменить через пункт меню 5. Edit controller addresses, и ряд дополнительных параметров.

ao_tui_orca_06

Warning

Не вносите изменения в поля role и cloud_type.

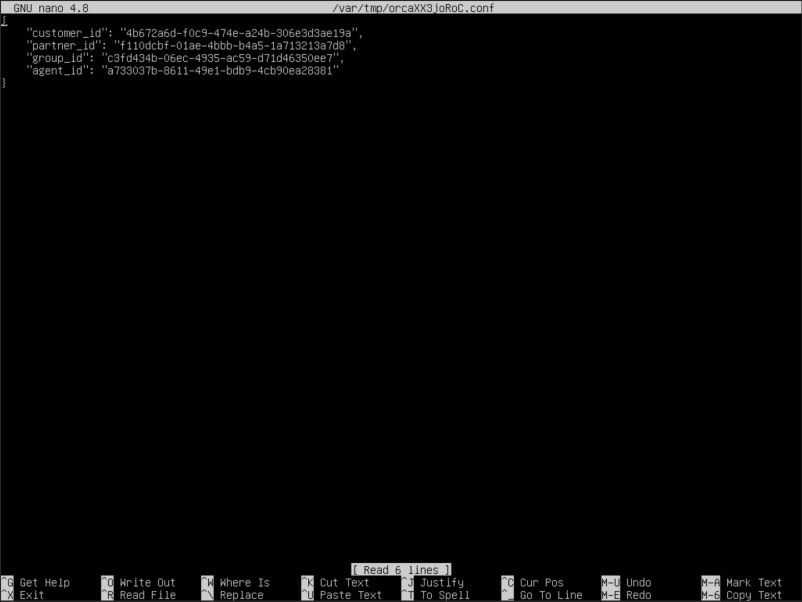

7. Edit agent service config открывает для редактирования файл конфигурации сервиса в текстовом редакторе GNU nano.

ao_tui_orca_07

Note

Содержимое файла будет отличаться в зависимости от вида установленного агента.

Агент Linux#

Требования#

Note

Для установки агента репликации Linux требуются права sudo

  • Оборудование:
    • Память: 500 МБ ОЗУ
    • Дисковое пространство: 100 МБ требуется для установки продукта и не менее 15% свободного места от размера диска для создания снапшотов
  • Порты, необходимые для правильной работы:
    • Отправка данных в Акуру - tcp/443
    • Отправка логов в Акуру - udp/12201

Установка#

Первые два шага, которые необходимо пройти, чтобы успешно установить агента репликации Linux описаны в разделе Репликация машин и распределение между группами.

Шаг 3. Настройки агента#

Акура предлагает выбор между сборками агента репликации, который зависит от предпочтений клиента и фактического варианта использования.

Для успешной установки репликацонного агента на третьем шаге нужно выбрать предварительно созданную группу (подробнее о Создании группы машин), в которую будут добавлены защищаемые машины, выбрать целевой дистрибутив (Debian/Ubuntu или CentOS/RHEL/Ред ОС), тип развертывания драйвера для снапшота и нажать кнопку "Далее".

В мастере загрузки агента предусмотрена возможность просмотра полного списка поддерживаемых версий. Для этого достаточно нажать на ссылку внизу формы "Показать поддерживаемые ядра".

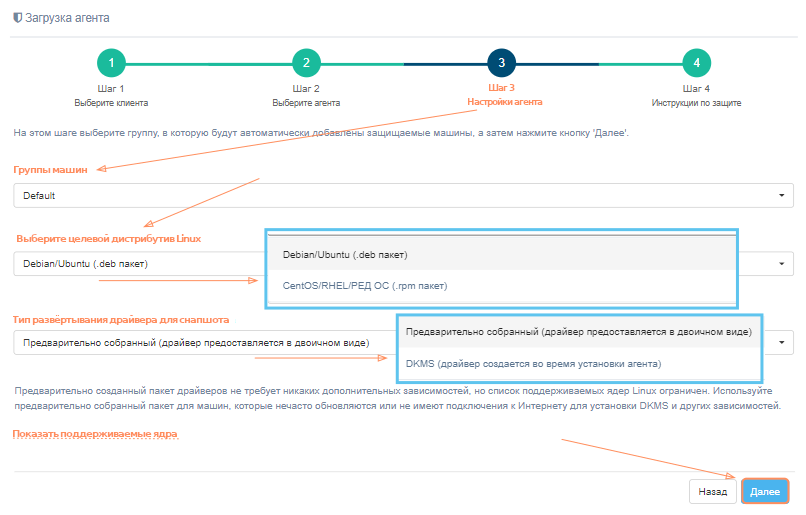

pd_protect_flow3_linux

Типы развертывания драйвера: предварительно собранный и DKMS#

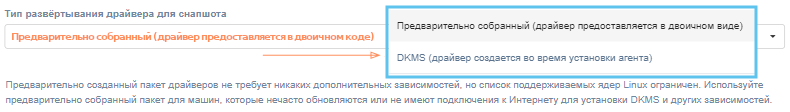

На выбор предлагается два типа развертывания драйвера: предварительно собранный и DKMS.

pd_protect_flow3_linux_driver

  • Предварительно собранный пакет драйверов (доступный как для дистрибутивов Debian/Ubuntu, так и для CentOS/RHEL) не требует дополнительных зависимостей, но список поддерживаемых ядер Linux ограничен. Используйте предварительно собранный пакет для машин, которые редко обновляются или не имеют подключения к Интернету для установки DKMS и других зависимостей.

    Note

    Выберите дистрибутив CentOS/RHEL при установке на ALT Linux.

  • Пакет драйверов DKMS создаст драйвер при установке. Он имеет широкую поддержку ядра Linux и будет перестраивать драйвер при обновлении ядра. Для этого на машине должны быть установлены DKMS, средства сборки и заголовки ядра. Используйте пакет DKMS для машин, которые часто обновляются или не поддерживаются предварительно созданным пакетом.

    Note

    Выберите драйвер DKMS при установке на ALT Linux.

По окончании настроек агента для перехода к завершающему шагу нажмите кнопку "Далее". В зависимости от выбранного типа развертывания драйвера инструкции по защите на четвертом шаге будут отличаться:

Шаг 4. Инструкции по защите#

На четвертом шаге находится кнопка "Загрузка агента" и приведена инструкция по защите. У агента с предварительно созданным пакетом и DKMS инструкции по защите отличаются. Для успешной установки агента отнеситесь внимательно к инструкции на экране.

Инструкция по защите для агента с предварительно созданным пакетом#

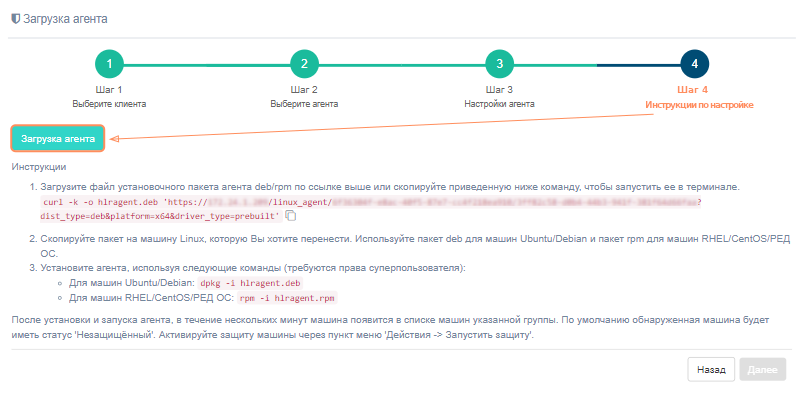

  1. Загрузите файл установочного пакета агента deb/rpm, нажав на кнопку "Загрузить агента" или скопировав copy_button приведенную ниже команду, чтобы запустить ее в терминале:

    curl -k -o hlragent.deb 'ссылка генерируется автоматически' copy_button

  2. Скопируйте пакет на машину Linux, которую Вы хотите перенести. Используйте пакет deb для машин Ubuntu/Debian и пакет rpm для машин RHEL/CentOS/РЕД ОС.

  3. Установите агента, используя следующие команды (требуются права суперпользователя):

    • для машин Ubuntu/Debian: dpkg -i hlragent.deb
    • для машин RHEL/CentOS/РЕД ОС: rpm -i hlragent.rpm

pd_protect_flow4_linux_prebuild

После установки и запуска агента, в течение нескольких минут машина появится в списке машин указанной группы. По умолчанию обнаруженная машина будет иметь статус "Незащищённый". Активируйте защиту машины через пункт меню "Действия -> Запустить защиту".

Инструкции по защите для агента с DKMS#

  1. Установите DKMS, требования к сборке и заголовочные файлы Linux для текущего ядра и будущих обновлений на машину (требуются права суперпользователя):

    • для машин Ubuntu: apt-get update && apt-get install dkms perl make gcc libelf-dev linux-headers-$(uname -r) linux-headers-generic
    • для машин Debian: apt-get update && apt-get install dkms perl make gcc libelf-dev linux-headers-$(uname -r) linux-headers-amd64
    • для машин RHEL/CentOS: добавьте репозиторий EPEL и запустите yum install dkms perl make gcc elfutils-libelf-devel kernel-devel-$(uname -r) kernel-devel
    • для машин РЕД ОС: yum install dkms perl make gcc elfutils-libelf-devel kernel-lt-devel-$(uname -r)

  2. Загрузите файл установочного пакета агента deb/rpm, нажав на кнопку "Загрузить агента" или скопировав copy_button приведенную ниже команду, чтобы запустить ее в терминале.

    curl -k -o hlragent.deb 'ссылка генерируется автоматически' copy_button

  3. Скопируйте пакет на машину Linux, которую Вы хотите перенести. Используйте пакет deb для машин Ubuntu/Debian и пакет rpm для машин RHEL/CentOS/РЕД ОС.

  4. Установите агента, используя следующие команды (требуются права суперпользователя):

    • для машин Ubuntu/Debian: dpkg -i hlragent.deb
    • для машин RHEL/CentOS/РЕД ОС: rpm -i hlragent.rpm

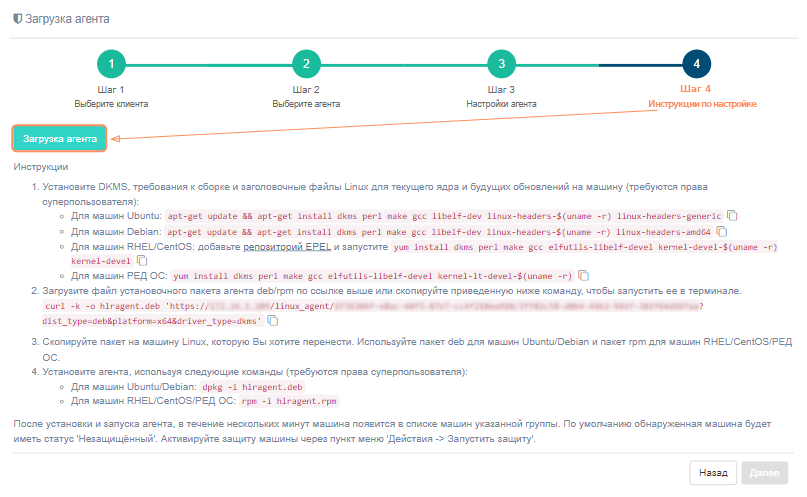

pd_protect_flow4_linux_dkms

После установки и запуска агента, в течение нескольких минут машина появится в списке машин указанной группы. По умолчанию обнаруженная машина будет иметь статус "Незащищённый". Активируйте защиту машины через пункт меню "Действия -> Запустить защиту".

Инструкции по установке агента репликации на ALT Linux#

1. Установите пакеты:

apt-get update && apt-get install dkms perl make gcc libelf-devel kernel-headers-modules-un-def

2. Если версия ядра не последняя, обновите ядро:

  • выполните команду update-kernel (подробнее на ALT Linux Wiki),
  • перезагрузите систему.

3. Скачайте пакет агента для Linux.

4. Установите пакет: rpm -i hlragent.rpm.

Агент Windows#

Требования#

Note

Для установки агента репликации Windows требуются права администратора

  • Оборудование:
    • Память: 2 ГБ ОЗУ
    • Процессор: x64
    • Дисковое пространство: 100 МБ требуется для установки продукта и не менее 15% свободного места на диске для создания снапшотов VSS
  • Программное обеспечение:
    • Microsoft .NET Framework 4.0

Warning

Агент репликации Windows должен быть установлен системным администратором или с правами администратора. В противном случае у него не будет достаточных разрешений для использования API или создания снапшотов, и репликация завершится неудачей.

Установка#

Первые два шага, которые необходимо пройти, чтобы успешно установить агента репликации Windows описаны в разделе Репликация машин и распределение между группами.

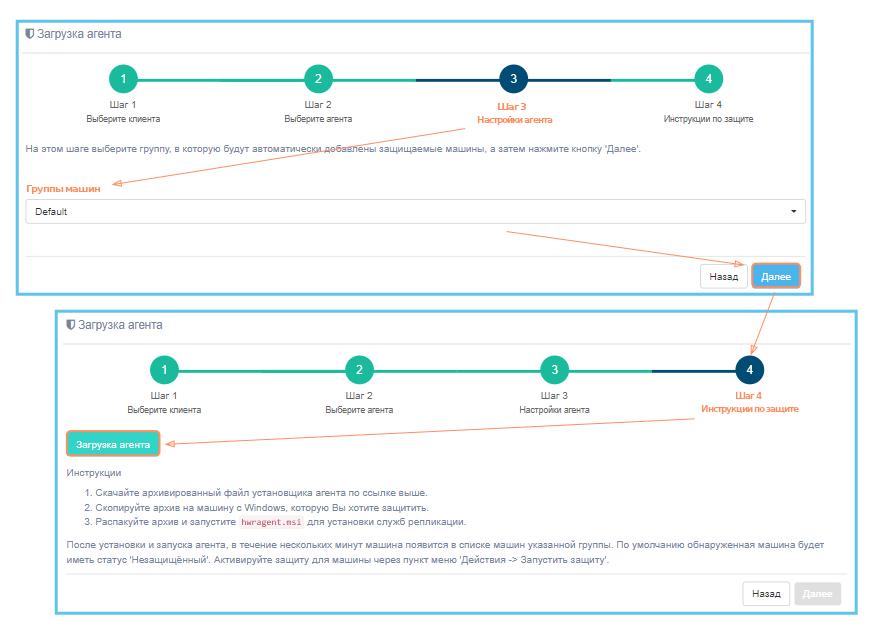

Для успешной установки на третьем шаге достаточно выбрать группу, в которую защищаемые машины будут добавлены, и нажать кнопку "Далее". Подробно о создании групп машин описано здесь.

После чего откроется четвертый шаг, на котором находится кнопка "Загрузка агента" и приведена инструкция по защите. Для успешной установки агента отнеситесь внимательно к инструкции на экране:

  1. Загрузите архивированный установочный пакет агента, используя кнопку "Загрузка агента".
  2. Скопируйте архив на машину с Windows, предназначенную для репликации.
  3. Распакуйте архив и запустите файл hwragent.msi для установки служб репликации.

pd_protect_flow34_windows

После этих действий, машина будет зарегистрирована и показана в целевой группе через несколько минут после установки агента.

По умолчанию обнаруженная машина будет иметь статус "Обнаружено". Чтобы запустить репликацию, выберите машину и используйте "Действия -> Запустить репликацию".

Связь с поддержкой: [email protected] | Условия использования | © Copyright 2024 | ООО Хайстекс | All rights reserved
